固态继电器在电梯与自动扶梯中的可靠应用

电梯和自动扶梯是现代城市生活中不可或缺的垂直交通工具，每天承载着数以亿计的人流。其安全性、可靠性和舒适性直接关系到乘客的生命安全和乘坐体验。固态继电器凭借其无触点、长寿命、快速响应、抗振抗冲击等特性，正在电梯控制系统、门机系统、安全回路等关键环节发挥着重要作用。本文将深入探讨固态继电器在电梯与自动扶梯中的关键应用及其技术价值。

一、电梯控制系统对电气元件的特殊要求

电梯作为特种设备，其控制系统对电气元件有着*为严格的要求：

**可靠性：电梯直接关系到乘客安全，任何一次控制失效都可能造成严重后果。控制元件必须具备*高的可靠性，故障率必须控制在*低水平。

长寿命要求：电梯设计寿命通常为15-20年，期间需要完成数百万次开关操作。传统电磁继电器的机械寿命（10⁵-10⁶次）难以满足这一要求，而固态继电器的理论寿命可达10⁹次以上。

抗振抗冲击：电梯运行过程中会产生持续振动和冲击，特别是在启动、制动和运行在导轨接头处时。普通继电器的触点容易因振动而抖动甚至误动作，固态继电器无机械部件，天生抗振。

宽温工作：电梯机房可能在屋顶，夏季温度可达50℃以上；井道内温度变化也很大。要求电气元件具备宽温工作能力。

电磁兼容性：电梯控制系统中有大量敏感电子设备，要求控制元件电磁干扰*低。固态继电器的过零触发技术可大幅降低EMI。

静音运行：乘客对电梯噪音敏感，控制柜内的继电器切换噪音在安静环境中格外刺耳。固态继电器完全静音，可显著提升乘坐体验。

二、固态继电器在电梯主控制系统中的应用

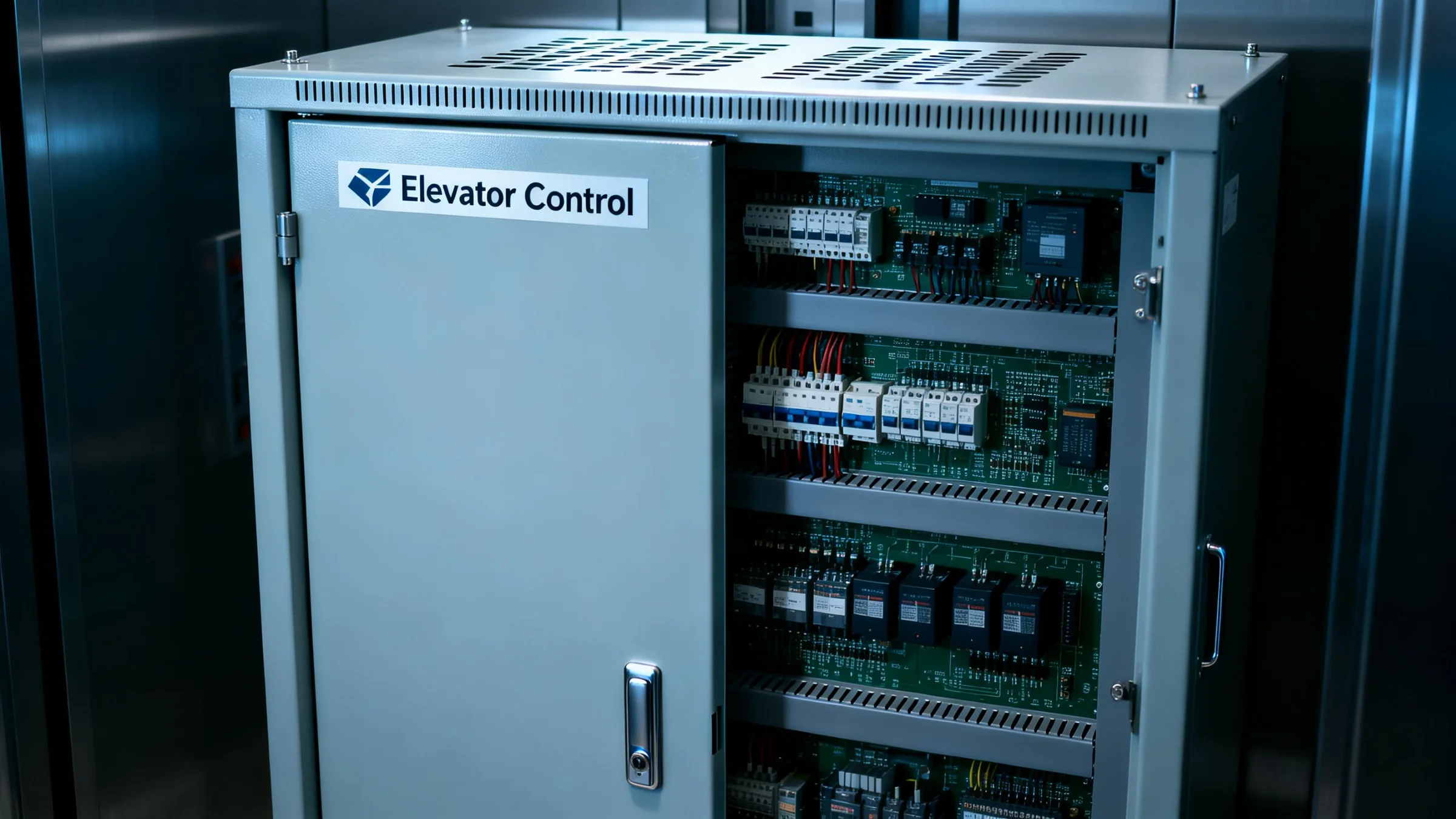

主控柜信号隔离与转换

电梯主控柜内有大量信号需要处理，包括楼层召唤信号、轿厢内选层信号、位置传感器信号等。固态继电器在这些信号处理电路中担任信号隔离和电平转换的角色：

信号隔离：将外部信号与主控CPU进行电气隔离，防止外部干扰侵入控制系统，同时保护CPU免受外部浪涌冲击。固态继电器的光电隔离技术，隔离电压可达4000V以上，完全满足电梯安全要求。

电平转换：将外部不同电压等级的信号（如AC110V、DC24V）转换为CPU可接受的DC5V或DC3.3V信号。固态继电器的输入输出独立设计，使其成为电平转换的理想元件。

接触器控制

电梯主回路中的接触器（如运行接触器、抱闸接触器）需要由控制系统驱动。固态继电器作为接触器线圈的驱动元件，可以延长接触器寿命：

无触点驱动：固态继电器驱动接触器线圈，避免了控制电路触点直接驱动大电流线圈，减少了控制电路的故障点。

浪涌抑制：接触器线圈关断时会产生反电动势，可能损坏驱动电路。固态继电器内部集成的保护电路可以有效吸收浪涌，保护控制电路。

软启动功能：部分固态继电器具备软启动功能，可以平滑驱动接触器线圈，减少机械冲击，延长接触器寿命。

抱闸控制

抱闸是电梯*重要的安全装置，当电梯停止时必须可靠制动，防止轿厢溜车。固态继电器在抱闸控制中发挥着关键作用：

快速响应：电梯平层后，抱闸必须在毫秒级内动作，确保轿厢稳定停靠。固态继电器的微秒级响应时间，可以精确控制抱闸的释放和锁紧时序。

高可靠性：抱闸控制回路必须**可靠，任何误动作都可能导致安全事故。固态继电器的无触点设计，彻底消除了触点粘连的风险，这是传统继电器无法比拟的安全优势。

状态监测：智能固态继电器可以实时监测抱闸线圈的电流状态，当检测到异常时及时报警，实现故障预警。

三、固态继电器在电梯门机系统中的应用

门机系统是电梯故障率*高的部件之一，每天要完成数百次开关门动作。固态继电器在门机系统中有着广泛应用：

门电机控制

电梯门电机需要精确控制开关门速度和力矩，以保证开关门平稳、安全。固态继电器控制的门机变频器或PWM调速电路，可以实现：

速度曲线控制：根据门位置实时调节开关门速度，启动时加速、中间匀速、接近终点时减速，使开关门动作柔和顺畅。

力矩限制：当检测到门受阻时，立即反转或停止，防止夹人。固态继电器的快速响应能力，确保防夹功能及时生效。

静音运行：固态继电器控制的门电机驱动电路，没有继电器切换噪音，开关门过程安静无声，提升乘客体验。

门锁回路

电梯门锁回路是安全回路的重要组成部分，当门未关好时，电梯不能启动。固态继电器在门锁回路中担任信号采集和隔离的角色：

触点状态检测：门锁触点状态通过固态继电器隔离后送入控制系统，确保检测信号的可靠性。固态继电器的无触点特性，避免了传统光耦隔离可能出现的信号漂移问题。

安全冗余：重要安全回路采用双通道冗余设计，每通道使用独立固态继电器，确保任一通道故障时系统仍能安全运行。

光幕控制

电梯光幕用于检测门区是否有乘客或障碍物，当光幕被遮挡时，门不会关闭。固态继电器在光幕控制电路中担任信号处理角色：

信号放大与整形：光幕接收到的微弱信号需要放大和整形后才能被控制系统识别。固态继电器的快速响应特性，可以处理光幕的高频脉冲信号。

抗干扰：电梯井道内电磁环境复杂，固态继电器的光电隔离可以有效抑制干扰，确保光幕信号准确可靠。

四、固态继电器在电梯安全回路中的应用

安全回路是电梯*重要的保护系统，任何安全装置动作都会立即停止电梯。固态继电器在安全回路中发挥着不可替代的作用：

安全链隔离

电梯的安全链串联了门锁、限速器、安全钳、缓冲器等多个安全开关。固态继电器作为安全链的信号隔离元件，可以：

提高安全性：将安全链信号与控制系统隔离，防止控制系统故障影响安全链功能。固态继电器的失效安全设计，确保即使自身故障也不会导致安全链失效。

故障诊断：智能固态继电器可以实时监测安全链各节点的状态，当安全链断开时，可以精确定位故障点，方便维保人员快速排除故障。

紧急停止控制

急停按钮按下时，必须立即切断电梯动力电源。固态继电器控制的急停回路，可以在微秒级内完成切断，比传统接触器快数十倍。

更重要的是，固态继电器的无触点特性彻底消除了触点粘连的风险。传统接触器在频繁急停测试后，触点可能因电弧而粘连，导致急停失效。固态继电器没有触点，从根本上消除了这一安全隐患。

限速器与安全钳控制

当电梯超速时，限速器动作，通过机械机构触发安全钳，将轿厢制停在导轨上。固态继电器在限速器电气检测回路中担任信号采集角色，确保超速信号可靠传递。

五、固态继电器在自动扶梯中的应用

自动扶梯连续运行时间长、启停频繁，对控制元件的可靠性要求同样很高：

启动与制动控制

自动扶梯的启动和制动需要平滑控制，避免冲击。固态继电器控制的软启动器和制动单元，可以实现：

平滑启动：逐渐增加电机电压，使扶梯平稳加速，减少对减速箱和梯级的冲击。

精确制动：根据负载情况自动调整制动力矩，确保扶梯准确停靠，避免急停造成的乘客摔倒风险。

扶手带同步控制

扶手带与梯级必须同步运行，速度偏差不能超过2%。固态继电器控制的扶手带驱动电机，可以精确跟踪梯级速度，确保乘客安全。

安全装置监控

自动扶梯配备多种安全装置，如梳齿板保护、梯级塌陷保护、扶手带入口保护等。固态继电器在这些安全装置信号处理电路中担任隔离和监测角色，确保任何安全装置动作都能及时停机。

六、固态继电器在电梯物联网中的应用

随着电梯物联网技术的发展，固态继电器正在向智能化方向发展：

状态监测

智能固态继电器可以实时监测电梯关键电气参数，如接触器线圈电流、抱闸线圈电流、门电机电流等。通过分析这些参数的变化趋势，可以预测潜在故障，实现预测性维护。

例如，抱闸线圈电流异常增大可能预示着抱闸机械卡滞，门电机电流波动可能反映门导轨需要润滑。这些早期预警可以让维保人员在故障发生前进行干预，减少停梯时间。

远程控制

通过物联网模块，维保人员可以远程控制电梯进行测试和诊断。智能固态继电器作为远程控制指令的执行元件，确保远程操作的可靠性。

数据采集

电梯运行数据通过智能固态继电器采集后上传至云平台，用于分析电梯运行状况、优化维保计划、改进产品设计。

七、电梯应用中固态继电器的选型要点

为电梯应用选择固态继电器时，需要特别关注以下参数：

安全认证：电梯用电气元件需要通过相关安全认证，如GB/T 7588《电梯制造与安装安全规范》等。应选择通过认证的产品。

抗振能力：电梯井道内振动大，应选择通过振动测试的固态继电器，通常要求耐受5G以上振动。

宽温工作：电梯机房温度变化大，应选择工作温度范围-25℃至+70℃的宽温型产品。

隔离电压：安全回路要求高隔离电压，通常需要≥4000V。

故障安全设计：应用于安全回路的固态继电器应具备故障安全特性，确保自身故障时不会导致安全功能失效。

八、未来发展趋势

随着电梯技术向更高速度、更智能化方向发展，固态继电器将发挥更大作用：

无接触器控制系统：未来电梯可能采用全固态控制系统，彻底取消传统接触器。固态继电器将直接控制电机，实现电梯的无触点化运行，大幅提高可靠性。

智能预测性维护：智能固态继电器采集的运行数据与AI分析相结合，可以实现电梯健康状况的精准评估和故障预测，变被动维修为主动维护。

能源回馈控制：电梯在轻载上行和重载下行时会处于发电状态。固态继电器控制的能源回馈装置，可以将再生能量回馈电网，实现节能运行。

数字化孪生：通过智能固态继电器实时采集的数据，在虚拟空间建立电梯的数字孪生模型，用于优化控制策略、模拟故障场景、培训维保人员。

结语

电梯和自动扶梯是现代城市生活的重要基础设施，其安全可靠运行关系到千家万户的出行便利和生命安全。固态继电器以其无触点、长寿命、抗振抗冲击、静音运行等特性，正在电梯主控系统、门机系统、安全回路等关键环节发挥着不可替代的作用。

从信号隔离到接触器驱动，从门电机控制到安全链监测，从抱闸控制到物联网数据采集，固态继电器的应用正在不断拓展。随着电梯技术向高速化、智能化方向发展，固态继电器将扮演更加重要的角色。

固特电气针对电梯应用的特殊需求，开发了电梯专用固态继电器系列产品，通过了相关安全认证，具有高隔离电压、宽温工作、抗振抗冲击等特点，为电梯行业提供可靠的控制元件解决方案。我们将持续投入研发，助力电梯行业向更安全、更可靠、更智能的方向发展。
