固态继电器在可再生能源系统中的关键应用

在全球能源转型的大背景下，太阳能、风能等可再生能源正以前所未有的速度发展。这些清洁能源系统的稳定运行，离不开可靠的电气控制元件。固态继电器凭借其无触点、长寿命、快速响应、高可靠性等特性，正在光伏发电、风力发电、储能系统等可再生能源领域发挥着不可替代的作用。本文将深入探讨固态继电器在可再生能源系统中的关键应用场景及技术价值。

一、可再生能源系统对电气控制的特殊要求

可再生能源系统与传统发电系统有着本质区别，对电气控制元件提出了特殊要求：

户外环境适应性：光伏电站、风电场大多建在荒漠、高原、海上等偏远地区，设备要经受高温、低温、风沙、盐雾、潮湿等恶劣环境考验。传统电磁继电器的触点在这些环境中*易氧化、腐蚀，而全密封的固态继电器则能从容应对。

频繁开关需求：光伏逆变器的MPPT（*大功率点跟踪）控制需要高频开关操作，风力发电的变桨系统需要频繁调节。传统继电器的机械寿命有限，难以满足这种频繁操作的需求。

直流高压应用：光伏组串电压已提升至1500V直流，储能系统直流母线电压也在1000V以上。直流高压下的开关操作，电弧问题更为严重。固态继电器的无电弧特性，使其在直流高压应用中具有天然优势。

长寿命要求：可再生能源电站设计寿命普遍为25年以上，且多位于偏远地区，维护成本高。固态继电器的理论寿命可达10⁹次以上，远超传统继电器，真正实现“安装即忘”的免维护运行。

二、固态继电器在光伏发电系统中的应用

组串级关断与保护

光伏组串的直流侧电压高达1500V，传统熔断器和断路器难以实现快速、无弧的分断。固态继电器作为组串级快速关断装置，可以在检测到故障时在微秒级内切断直流电路，彻底消除直流电弧风险。

在屋顶光伏系统中，快速关断功能更是安全法规的强制要求。当消防人员需要救援时，固态继电器可以在几秒内切断所有组串的直流输出，确保屋顶无高压危险。某国际知名逆变器厂商在其户用光伏系统中全面采用固态继电器作为快速关断装置，产品通过UL 1741安全认证，成为北美市场的畅销产品。

逆变器MPPT控制

光伏逆变器的MPPT控制器需要在高频下切换光伏组串与母线之间的连接，以追踪*大功率点。固态继电器的高速开关特性（可达数十kHz）使其成为MPPT控制的理想选择。

相比传统方案，采用固态继电器的MPPT控制器具有以下优势：

• 响应速度更快：微秒级开关速度，可以更快响应光照变化

• 效率更高：导通压降低，导通损耗小

• 寿命更长：无触点磨损，无需定期更换

某光伏逆变器制造商在新型组串式逆变器中采用了固态继电器MPPT方案，实测显示系统效率提升0.5%，按100MW电站计算，年增发电量约50万度。

防反灌保护

在光伏系统中，当组串电压低于母线电压时，电流会从母线倒灌至组串，造成能量损失和设备发热。固态继电器作为防反灌二*管的有源替代方案，可以在组串电压低于母线时快速切断回路，同时导通压降低于二*管，减少导通损耗。

直流汇流箱

大型光伏电站中，数十个组串通过直流汇流箱并联后接入逆变器。固态继电器在汇流箱中担任组串投切和保护的重任。相比传统直流断路器，固态继电器具有以下优势：

• 无电弧：彻底消除直流拉弧风险

• 快速保护：微秒级短路保护，远快于断路器

• 远程控制：可接入电站监控系统，实现远程投切

三、固态继电器在风力发电系统中的应用

变桨系统控制

风力发电机的变桨系统需要根据风速实时调整叶片角度，以优化发电效率并保护机组。变桨系统的核心是伺服电机驱动，固态继电器在伺服驱动器中担任电机绕组的开关控制。

变桨系统对可靠性的要求*高，一旦失效可能导致飞车事故。固态继电器的无触点、长寿命特性，使其成为变桨系统的理想选择。某风电整机制造商在新型机组中全面采用固态继电器替代传统接触器，变桨系统故障率降低80%，机组可利用率提升至99.5%以上。

偏航系统控制

偏航系统负责驱动机舱对准风向，需要频繁启停偏航电机。固态继电器控制的偏航电机软启动器，可以平滑启动电机，减少对齿轮箱的冲击，延长机械系统寿命。

发电机励磁控制

双馈风力发电机的励磁系统需要精确控制转子电流，以实现变速恒频发电。固态继电器在励磁斩波电路中担任高频开关，其快速响应特性确保了励磁电流的精确控制。

防雷与保护

风电设备位于空旷地带，雷击风险高。固态继电器在防雷保护电路中担任快速切断元件，可在检测到雷击过电压时在微秒级内切断电路，保护后级设备。

四、固态继电器在储能系统中的应用

电池簇投切控制

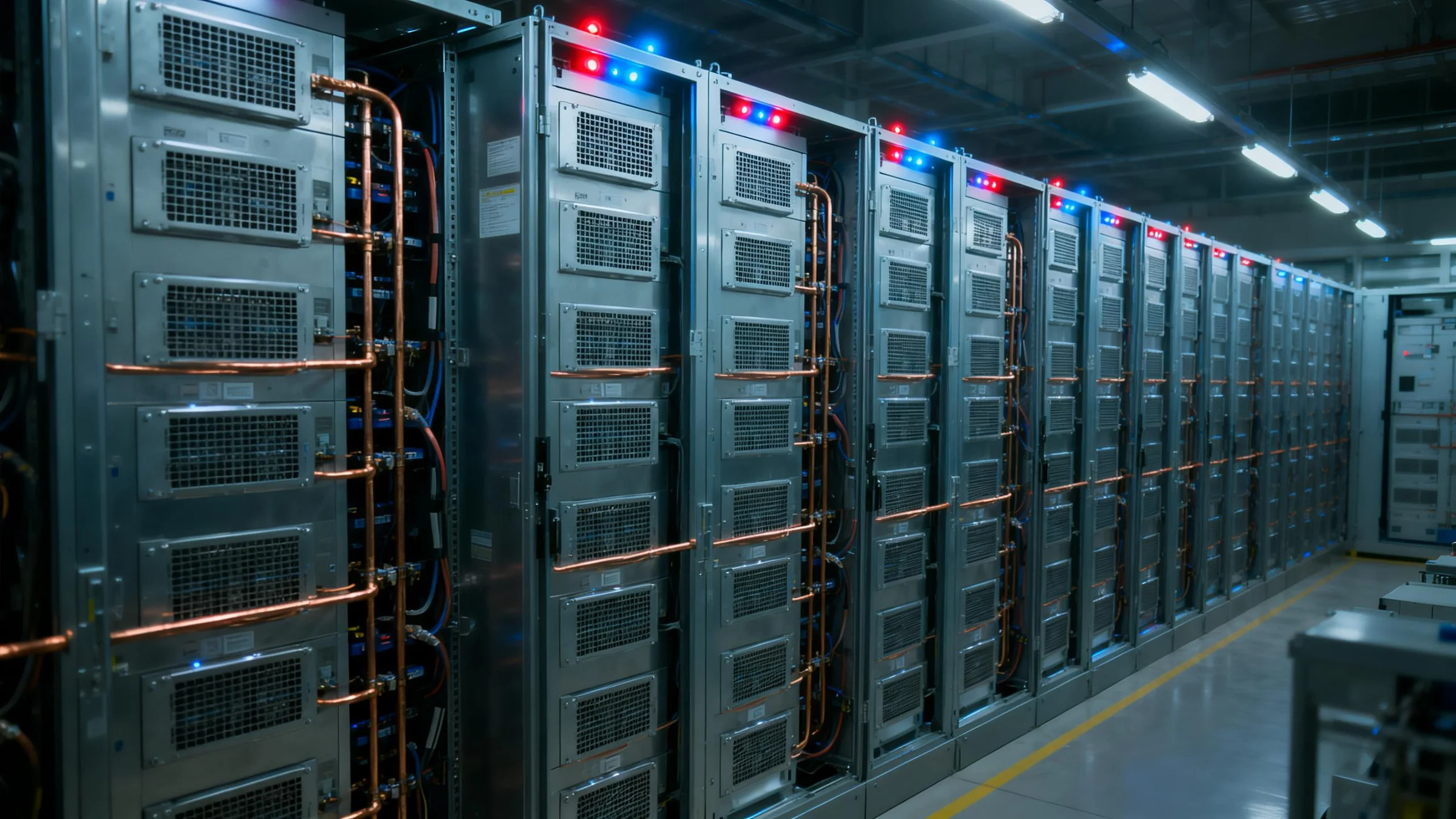

大型储能电站由数十个电池簇并联组成，每个电池簇需要独立的投切开关。固态继电器作为电池簇开关，可以实现电池簇的在线投切和故障隔离。

相比传统接触器，固态继电器具有以下优势：

• 无电弧：确保高压直流操作安全

• 快速保护：微秒级短路保护，防止故障扩散

• 双向通流：天然支持充放电双向电流

• 状态监测：可实时监测电流、温度，支持预测性维护

某储能系统集成商在其20尺集装箱储能产品中采用固态继电器作为电池簇开关，成功通过UL 9540安全认证，产品远销欧美市场。

预充电控制

电池簇与直流母线之间并联有预充电电路，用于在接通主开关前给母线电容充电。固态继电器作为预充电开关，其精确的时序控制能力确保了预充电过程的平稳可靠。

储能变流器（PCS）控制

储能变流器需要实现充放电模式的快速切换。固态继电器作为模式切换开关，其毫秒级响应速度确保了充放电模式的平滑过渡，避免电流冲击。

热管理系统控制

储能系统的热管理系统需要根据电池温度精确控制冷却风扇和液冷泵的运行。固态继电器的PWM调速功能，可以实现冷却设备的无级调节，既保证冷却效果又降低能耗。

五、固态继电器在微电网中的应用

并离网切换

微电网需要在并网运行和离网运行模式之间平滑切换。固态继电器作为并网开关，可以在检测到电网故障时在毫秒级内切断与电网的连接，确保微电网的独立运行；在电网恢复时自动同期并网。

分布式电源投切

微电网中通常有光伏、风电、储能、柴油发电机等多种分布式电源，需要根据负荷需求和电价信号智能投切。固态继电器的远程控制能力和快速响应特性，使其成为分布式电源投切的理想选择。

负荷管理

微电网需要根据发电情况对负荷进行管理，在发电不足时切除次要负荷，保证重要负荷供电。固态继电器作为负荷开关，可以实现负荷的精细化管理，同时其无电弧特性确保操作安全。

六、可再生能源应用中的特殊考虑

宽温工作能力

可再生能源设备大多安装在户外，环境温度范围宽（-40℃至+70℃）。用于可再生能源的固态继电器必须采用宽温设计，确保在*端温度下可靠工作。

防盐雾防腐蚀

沿海光伏电站、海上风电场面临严重的盐雾腐蚀问题。用于这些场合的固态继电器需要采用防腐蚀封装，如不锈钢外壳、全密封结构、特殊涂层等。

高海拔应用

青藏高原等地区的光伏电站海拔超过4000米，空气稀薄，散热条件差。用于高海拔的固态继电器需要根据海拔高度进行降额使用，通常每升高1000米降额5-10%。

电磁兼容性

可再生能源电站中有大量电力电子设备，电磁环境复杂。固态继电器必须具备良好的电磁兼容性，既不被其他设备干扰，也不干扰其他设备，通常需要通过IEC 61000-4系列测试。

七、未来发展趋势

碳化硅固态继电器的应用

随着光伏、储能系统向更高电压（1500V、2000V）发展，碳化硅（SiC）固态继电器将逐步成为主流。SiC器件具有更高的耐压、更低的导通电阻和更高的工作温度，可大幅提升系统效率和功率密度。

智能固态继电器

未来的可再生能源系统将广泛采用智能固态继电器，集成电流、电压、温度传感器和通信接口，成为能源互联网的智能节点。这些智能节点可以实时上传运行数据，接收调度指令，支持预测性维护和智能运维。

模块化设计

为适应可再生能源系统对可靠性和可维护性的要求，固态继电器将向模块化方向发展。模块化设计允许快速更换故障模块，减少停机时间；同时便于系统扩容和升级。

数字孪生集成

通过数字孪生技术，每台固态继电器都将在虚拟空间有对应的数字模型，实时同步运行状态。运维人员可以在数字孪生系统中模拟各种工况，优化控制策略，预测潜在故障，实现全生命周期的智能管理。

结语

在可再生能源蓬勃发展的时代，固态继电器正以其独特的优势，成为光伏发电、风力发电、储能系统、微电网等关键领域不可或缺的基础元件。它不仅解决了传统继电器在户外环境、直流高压、频繁开关等应用场景中的痛点，更通过智能化、模块化的发展，为可再生能源系统的数字化转型提供了可靠支撑。

固特电气深耕固态继电器领域多年，针对可再生能源应用的特殊需求，推出了系列化的光伏专用SSR、风电专用SSR、储能专用SSR产品，通过了UL、TUV、CE等国际认证，广泛应用于全球各地的可再生能源项目。未来，我们将继续加大研发投入，推动固态继电器技术向更高电压、更高效率、更智能化的方向发展，为全球能源转型贡献自己的力量。
